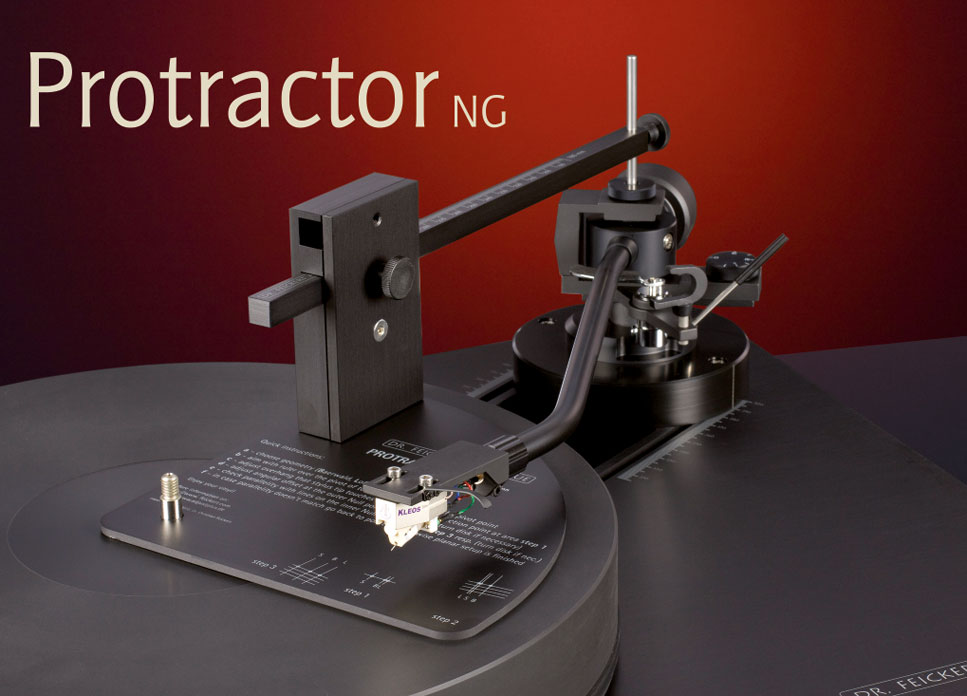

Protractor NG MKII von Dr. Feickert
Diese zähle ich zu den besten und am einfachsten zu bedienenden Schablonen zur Tonabnehmerjustage. Sie leistet mir bei meiner regelmäßigen Montage von Tonabnehmern wertvolle Dienste.
Sollten Sie die Anschaffung einer derartigen Schablone planen, würde ich Ihnen eindeutig zu dieser raten.
|
Dr. Feickert hat den weltbekannten Universal Protractor NG MKII überarbeitet und erweitert. Neben gesteigerter Genauigkeit stand eine vereinfachte Bedienung im Vordergrund unserer Bemühungen. Hier werden jetzt erstmals die drei meistbekannten Geometrien Baerwald, Löfgren und Stevenson auf einer Schablone vereint. Theorie |
||
| Schritt 1 | Schritt 2 |
|
 |
 |
|
|

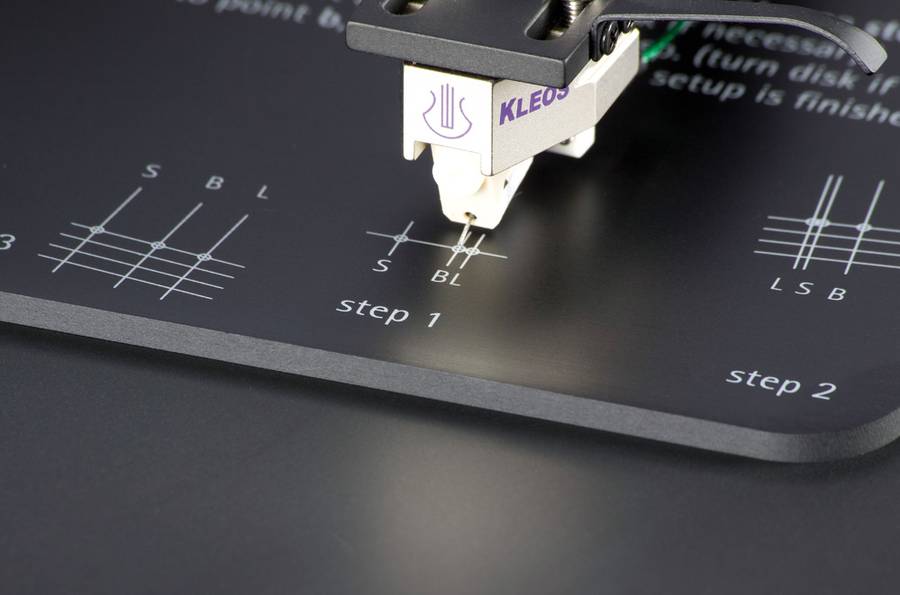

Legen Sie zuerst fest, nach welcher Geometrie Sie justieren wollen: Baerwald (B), Löfgren (L) oder Stevenson (S). Schrauben Sie das Lineal auf der Schablone auf und setzen Sie die Schablone auf den Plattenteller. Richten Sie nun das Lineal genau auf den Tonarmdrehpunkt aus. Verschieben Sie den Abtaster in der Headshell so, dass die Nadelspitze exakt das zugehörige Fadenkreuz (B, L, oder S) bei Step 1 trifft (Überhang). Sollte der Verfahrweg nicht ausreichen, kontrollieren Sie bitte den korrekten Montageabstand des Tonarms.
|
An Punkt step 2 stellen Sie die Kröpfung des Abtasters so ein, dass der Nadelträger mit der aufgedruckten Linie von vorne betrachtet fluchtet. Dies muss am korrespondierenden Punkt stattfinden. Bei Einstellung nach Baerwald bei B, bei Löfgren L und nach Stevenson bei S. Stimmt die Einstellung, dann ziehen Sie die Schrauben vorsichtig wechselseitig an. Achtung! Übertreiben Sie das Anziehen nicht, denn nach fest kommt auch beim Abtaster „ab” Zur Kontrolle der Einstellung können Sie bei step 3 den inneren Nulldurchgang überprüfen. Dort muss der Nadelträger genauso wie beim äusseren Nulldurchgang mit der Linie in einer Geraden fluchten. Alternativ können Sie auch nochmals den Überhangspunkt (step 1) kontrollieren. Durch die Verknüpfung der Einzelpunkte ergibt sich, dass automatisch der dritte Punkt stimmt, wenn die anderen beiden korrekt eingestellt sind. Sollte dies nicht der Fall sein, so hat sich entweder die Kröpfung oder der Überhang verstellt. Führen Sie die angegeben Schritte nochmals durch.
|
|
Preis 249,00 €
